Angetriebener Palettenstapler mit Hakenbefestigung – Serie PPS-10/15/18/20

Produktbeschreibung

Standard-Gabelstapler sind für Paletten konzipiert. Bei vielen Lager- und Produktionsvorgängen handelt es sich jedoch um Lasten, die mit Gabeln nicht sicher gehandhabt werden können – Fässer, Rollen, Hängevorrichtungen, gewickelter Draht oder Geräte, die an einem Hakenpunkt angehoben werden müssen, anstatt von unten abgestützt zu werden.

Der angetriebene Palettenstapler PPS von Noveltek mit Hakenbefestigung erfüllt diese Anforderung. Der Hakenaufsatz ersetzt oder ergänzt den Standard-Gabelträger durch einen Hebehaken – so kann der Stapler schwebende Lasten mit der elektrischen Hebefunktion der elektrischen Staplerplattform handhaben.

Zu den praktischen Anwendungen gehören: Fasshandhabung in der Chemie- und Lebensmittelproduktion, Rollenhandhabung in Textil- und Papierbetrieben, Hebewerkzeuge und Vorrichtungen in der Automobilherstellung sowie alle Anwendungen, bei denen die Last von einem Überkopfpunkt aus und nicht von einer Gabelbasis aus angegriffen werden muss.

Vier Ladekapazitätsoptionen (1T bis 2T) decken die meisten Anwendungen mit hängenden Lasten in Standard-Lager- und Produktionsumgebungen ab. OEM/ODM-Konfigurationen sind für kundenspezifische Hakengeometrien, Kapazitätswerte und Befestigungsspezifikationen verfügbar, die für bestimmte Industrieanwendungen erforderlich sind. 100 % hergestellt in Taiwan. ISO 9001 zertifiziert.

Produktspezifikationen

Artikel		PPS-10	PPS-15	PPS-18	PPS-20
Heben
Nennkapazität		1000kg	1500 kg	1800 kg	2000kg
Lastschwerpunkt		600mm	600mm	600mm	600mm
Hubgeschwindigkeit	leer	200 mm/s	156 mm/s	156 mm/s	150 mm/s
	geladen	110 mm/s	100 mm/s	90 mm/s	100 mm/s
Geschwindigkeit senken	leer	340 mm/s	310 mm/s	310 mm/s	300 mm/s
	geladen	570 mm/s	600 mm/s	610 mm/s	570 mm/s
Fahren
Reisegeschwindigkeit	leer	6,0 km/h	6,0 km/h	6,0 km/h	6,0 km/h
	geladen	5,0 km/h	5,0 km/h	5,0 km/h	5,0 km/h
Steigfähigkeit	leer	9 %	12 %	12 %	12 %
	geladen	7 %	9 %	9 %	9 %
Gewicht
Gewicht des LKW	mit Batterie	998 kg	1025 kg	1042 kg	1080 kg
	ohne Batterie	783kg	810kg	827kg	865kg
Räder
Gabelräder	Dimension	φ83×90mm	φ83×75	Ø83×75mm	Ø83×75mm
	Menge (R/L)	1/1	2/2	2/2	2/2
	Material	Vulkollan
Lenkrollen	Dimension	φ140×60mm	φ140×60mm	φ140×60mm	φ140×60mm
	Menge (Ft/L)	1/1	1/1	1/1	1/1
	Material	PU
Antriebsrad	Dimension	φ212×70mm	φ212×70mm	φ212×70mm	φ212×70mm
	msterisi	Vulkollan
	Bewegung nach oben	15mm	15mm	15mm	15mm
	Bewegung nach unten	30mm	30mm	30mm	30mm
Batterie und Motoren
Batteriekapazität bei 5 Stunden Entladung		180AH/24V	240AH/24V	240AH/24V	240AH/24V
Max. Ladestrom		30A/24V	40A/24V	40A/24V	40A/24V
Antriebsmotorleistung		1,5 kW/24 V	1,5 kW/24 V	1,5 kW/24 V	1,5 kW/24 V
Hubmotorleistung		2,0 kW/24 V	3,0 kW/24 V	3,0 kW/24 V	3,0 kW/24 V
Prinzip der Geschwindigkeitsregelung – Anzahl der Schritte (3 Geschwindigkeiten sind optional, stufenlose elektronische Steuerung ist Standard).		Stabilität-3 (Option)
		Steplees
Streering & Bremse
Lenksystem		Lenkarm
Lenkbogen. gesamt		185 Grad
Fahrbremse	Typ	Elektromagnetischer Frühling
	Betätigter Teil	Antriebsrad
Feststellbremse	Typ	Elektromagnetischer Frühling
	Betätigter Teil	Antriebsrad

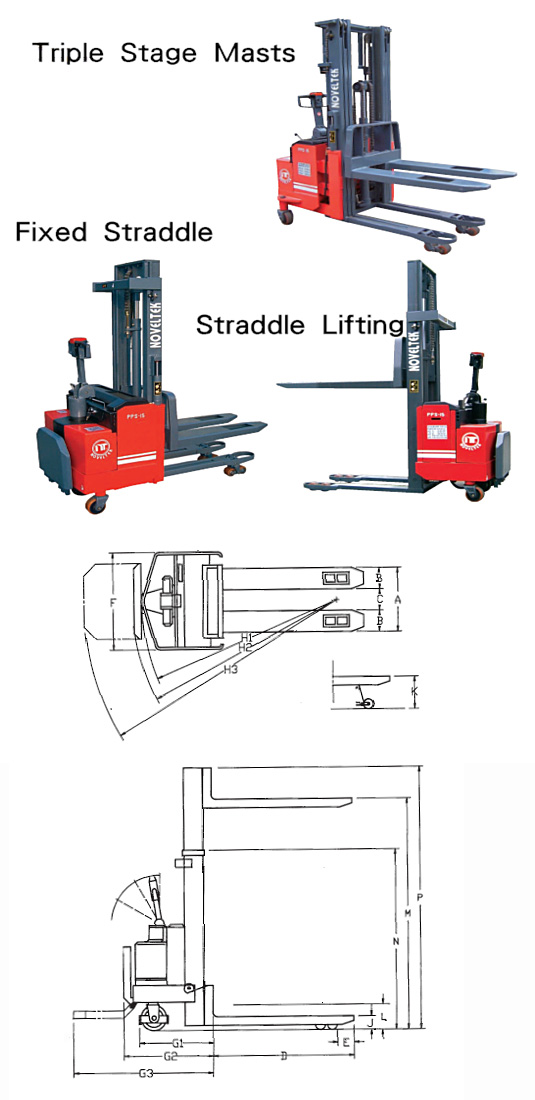

Modell (PPS)		10	15	18	20
Artikel		mm	mm	mm	mm
Gesamtbreite der Gabel	A	580	580	580	580
Jede Gabelbreite	B	190	190	190	200
Gabelinnenbreite	C	200	200	200	180
Gabellänge	D	1150	1150	11150	1150
Länge des vorderen Endes	E	100	100	100	100
Gesamtbreite des LKWs	F	850	850	850	850
Länge des Körpers	(G1)	795	815	815	815
	(G2)	855	875	875	875
	(G3)	1235	1255	1255	1255
Wenderadius	(H1)	1620	1630	1630	1630
	(H2)	1680	1690	1690	1690
	(H3)	2060	2070	2070	2070
Min. Gabelhöhe	(J)	90	90	90	90
Straddle-Lift	(K)	Keiner	205	205	205
Jede Spreizbreite		150	150	150	150
Außenbreite der Spreizung		540	540	540	540
Spreizinnenbreite		240	240	240	240

Masttypen		Max. Gabelhöhe (M) mm
		PPS-10/15/15/20				PPS-15/18/20
		2000	2500	3000	3500	4000	4500	5000	5500	6000
Duplexmast teleskopierbar
Min. Masthöhe	(N)	1540	1790	2040	2290	2540	/	/	/	/
Max. Masthöhe	(P)	2495	2995	3495	3995	4495	/	/	/	/
Duplexmast Hi-LO (PPS-10 2500/3000/3500/4000 gilt nicht)
Min. Masthöhe	(N)	1540	1790	2040	2290	2540	/	/	/	/
Msx. Masthöhe	(P)	2495	2995	2395	3995	4495	/	/	/	/
Kostenloser Aufzug	(L)	935	1185	1435	1685	1935	/	/	/	/
Dreistufiger Mast Hi-LO (PPS-10 3000/3500 gilt nicht)
Min. Masthöhe	(N)	/	/	1540	1707	1874	2041	2208	2375	2542
Max. Masthöhe	(P)	/	/	3530	4030	4530	5030	5530	6030	6530
Kostenloser Aufzug	(L)	/	/	1095	1260	1430	1595	1760	1950	2093

Hauptmerkmale

• Hakenbefestigung: Ersetzt oder ergänzt Standardgabeln durch einen Hebehaken – ermöglicht die Handhabung von schwebenden Lasten, Rollenware, Fässern und Hängevorrichtungen

• Vier Kapazitätsoptionen: PPS-10 (1T), PPS-15 (1,5T), PPS-18 (1,8T), PPS-20 (2T) – wählen Sie die passende Hakenlastkapazität für Ihre Anwendung

• Angetriebenes Heben: Das Heben erfolgt über ein elektrisches Hydrauliksystem – der Bediener steuert die Höhe ohne manuellen Aufwand

• Vielseitige Einsatzmöglichkeiten: Durch die Hakenbefestigung ist der Stapler für industrielle Anwendungen geeignet, die über die standardmäßige Palettenhandhabung hinausgehen

• OEM/ODM verfügbar : Kundenspezifische Hakengeometrie, Tragfähigkeitsbewertung und Befestigungskonfiguration für spezifische Anforderungen an schwebende Lasten

• Hergestellt in Taiwan: ISO 9001 zertifiziert. CE-zertifiziert.

Anwendungen

• Fasshandling in der Chemie-, Pharma- und Lebensmittelproduktion

• Rollen- und Spulenhandling in Textil-, Draht- und Papierbetrieben

• Werkzeug- und Vorrichtungshandhabung in der Automobil- und Präzisionsfertigung

• Hängevorrichtungsarbeiten in der Bekleidungs- und Textillagerung

• Jede Anwendung, die einen Lastangriff über dem Hakenpunkt erfordert

FAQs

F1: Kann die Hakenbefestigung auch bei Standardpaletten verwendet werden?

A1: Die Hakenbefestigung ist speziell für die Handhabung schwebender Lasten konzipiert – sie ersetzt oder modifiziert den Gabelträger für einen hakenbasierten Eingriff statt einer gabelbasierten Unterstützung. Für die normale Palettenhandhabung sind in der Regel Gabeln erforderlich. Wenden Sie sich an Noveltek, wenn Ihr Betrieb sowohl Haken- als auch Gabelfunktionen auf derselben Maschine erfordert – eine Kombinationskonfiguration oder ein Schnellwechselsystem ist möglicherweise durch OEM/ODM-Engineering möglich.

F2: Welche Sicherheitsaspekte gelten für die Handhabung schwebender Lasten mit einem Staplerhaken?

A2: Bei schwebenden Lasten gelten im Vergleich zu auf Gabeln getragenen Lasten besondere Sicherheitsaspekte: Die Last kann während der Fahrt schwingen, der Schwerpunkt kann sich verschieben, wenn sich die Last bewegt, und der Hakenangriffspunkt muss für das volle Lastgewicht mit einem angemessenen Sicherheitsfaktor ausgelegt sein. Stellen Sie immer sicher, dass die Arbeitslastgrenze der Hakenbefestigung Ihrem maximalen Gewicht der aufgehängten Last entspricht oder dieses überschreitet. Bediener sollten im Umgang mit schwebenden Lasten geschult werden. Ausführliche Sicherheitshinweise finden Sie in der offiziellen Bedienungsanleitung des jeweiligen PPS Hook-Modells.
